Pursuit of Usability Kifinomult burkolat kialakítást alkalmaz, és figyelembe veszi az asztalhoz való hozzáférést és a munkadarab daruval történő kezelését. A jobb megmunkálhatóság érdekében egyéb funkciókat is beépítettek a gépbe. A hidraulikus egységet és az egyéb időszakos karbantartást igénylő perifériákat könnyen hozzáférhető helyen kell elhelyezni a karbantarthatóság javítása érdekében.
Larger spindle output Hozzáadott S3 15% névleges kimeneti teljesítmény és nyomaték; Javítja a rövid ideig tartó nehéz vágási képességet; Csökkentse a gyorsítási, lassítási és merev koppintási időt.
Új generációs orsós motor Intelligens orsóterhelés szabályozás; A nagyolási hatékonyság 28%-kal nőtt.
New HMI more easy A gyakran használt funkciók az összetett zárbeállításokról egygombos működésre váltanak.
A rendszerfeldolgozás erősebb A megmunkálási pontossági szint egyszerű beállítása.
Smart manufacturing Kényelmes IoT bővítés; Tartalmazza az összes általános szerződést.
Gyors és megbízható ATC szerszámtár
Elektromos szekrényes klíma A szabványos "elektromos szekrényes légkondicionálók" teljes választéka. Megakadályozza a por, olajköd és nedvesség bejutását az elektromos szekrény belsejébe, elektronikusan szabályozza a hőmérsékletet, tartsa állandóan az elektromos szekrény hőmérsékletét, javítja az egész gép működési hatékonyságát és az elektronikus alkatrészek élettartamát. A kiváló teljesítmény mellett védi a gép élettartamát és kihasználtságát is.

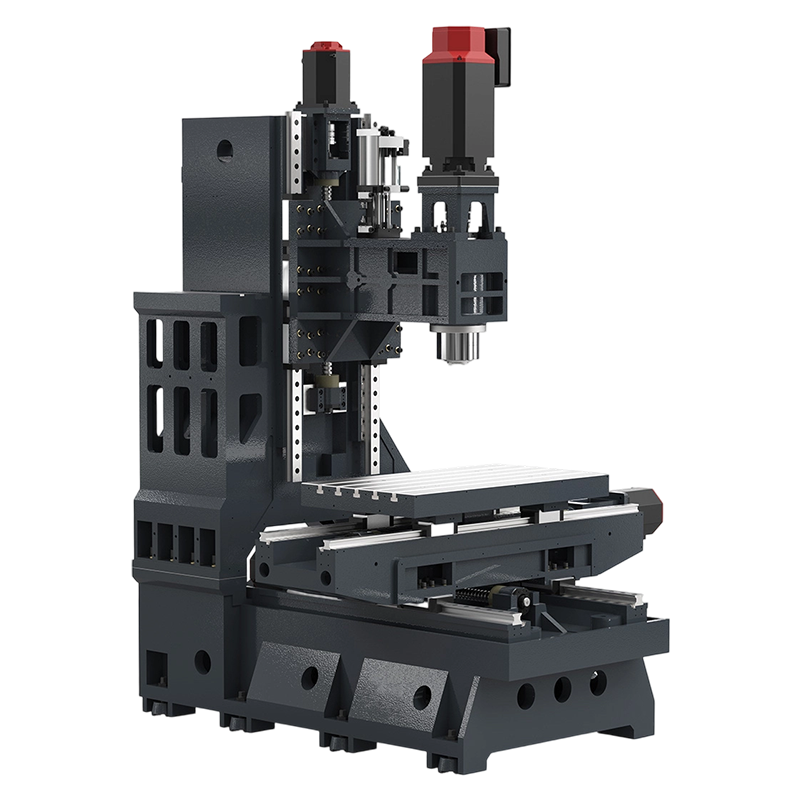

Structure A törzs és a nyereg hegyi bordákkal van megerősítve, az erő áramlási vonala pedig a legrövidebb a legjobb merevség biztosítása érdekében. A kiváló mérnöki tervezésnek köszönhetően a megmunkáló központ alapjának és oszlopának bordái ellenállnak a csavarodásnak, az ütéselnyelésnek és a vágási vibrációt a nem vágási területre továbbítják. Az oszlop nyomatékcsöves kialakítást használ, amely kiváló merevséget, valamint hajlítással és csavarással szembeni ellenállást biztosít. Az ultraszéles alapkialakítás csökkenti az alap súlypontját, és az optimális stabil magasságra állítja a gép súlypontját. Az oszlop alja kiszélesítve van a gép stabilitásának növelése érdekében.
Háromtengelyes előhúzó golyós csavar Importált JIS-C3 köszörülési fokozatú előfeszített anyacsavar a holtjáték, a magas hőállóság, a kopásállóság, a csavarodási ellenállás és a hosszú élettartam kiküszöbölésére, biztosítva a gép nagy pontosságú megmunkálását és az importált precíziós térfogat elfogadását. Az olajtöltő gép biztosítja az axiális adagoló mechanizmus kenését.
Kompozit precíziós légkompresszor Biztosítsa a tiszta levegőellátást és a gépalkatrészek nyomásérzékelését. több a légnyomásszelep működésének megbízható szabályozása. növelje a vízcseppleválasztót, hogy megszüntesse a külső forrásból származó nedvességet.
Műszaki paraméterek
Modell
Egység
VF85
Utazás (X/Y/Z)
mm
800/550/550
Munkaasztal mérete
mm
1000x550
T-nyílás
mm
5-18Tx90
Maximális terhelés
kg
600
Távolság az orsó orrától az asztalig
mm
120-670
Távolság az orsó közepétől a függőleges oszlopig
mm
590
Orsó
Kúpos
BT40
Forgási sebesség
fordulat/perc
12000/10000 (opcionális)
FANUC Motor teljesítmény
kW
7.5/11/15
MITSUBISHI Motor teljesítmény
kW
7.5/11/15
Háromtengelyű
FANUC Motor teljesítmény (X/Y/Z)
kW
1,8/1,8/3,0
MITSUBISHI Motor teljesítmény (X/Y/Z)
kW
2,0/2,0/3,0
Sínspecifikáció (X/Y/Z)
mm
Görgő: 35/45/45
A csúszkák száma (X/Y/Z)
Pc
4/4/6
Csavar mérete
mm
JIS C3: Φ40
G01 Előtolás
mm/perc
1-10000
G01 Gyorsmeneti sebesség (X/Y/Z)
m/perc
48/48/48
Pozicionálási pontosság
mm
±0,005/300
Ismételt pozicionálási pontosság
mm
±0,003/300
Szerszámmagazin
Manipulátor könyvtár
pce.
24
Ideje cserélni a szerszámot
s
1,3-1,8
Max szerszámhossz
mm
300
Max szerszámátmérő (minden szerszámfurat tele van szerszámmal)
mm
78
Max szerszámátmérő (a szerszámfuratok bal és jobb oldalon üresek)
Nantong New Era Technology Co., LTD több mint 20 éve szakosodott numerikus vezérlésű gépek és CNC szerszámgépek fejlesztésére, tervezésére és gyártására. Szakmai csapatunk van a technológiafejlesztés, gyártás és értékesítési szolgáltatások terén.
Szakmai OEM VF85 nagy teljesítményű függőleges megmunkáló központ gyártóként és ODM VF85 nagy teljesítményű függőleges megmunkáló központ cégként, a New Era folyamatosan megszerezte a hazai és nemzetközi fejlett tudományos és technológiai eredményeket, és mára teljes gyártó- és összeszerelőközponttal rendelkező szakmai gyártóvá fejlődött. Mindig a legjobb megoldásokat kínáljuk ügyfeleinknek, és kiváló minőségű termékekkel és tökéletes szolgáltatásokkal teremtjük a maximális értéket.
