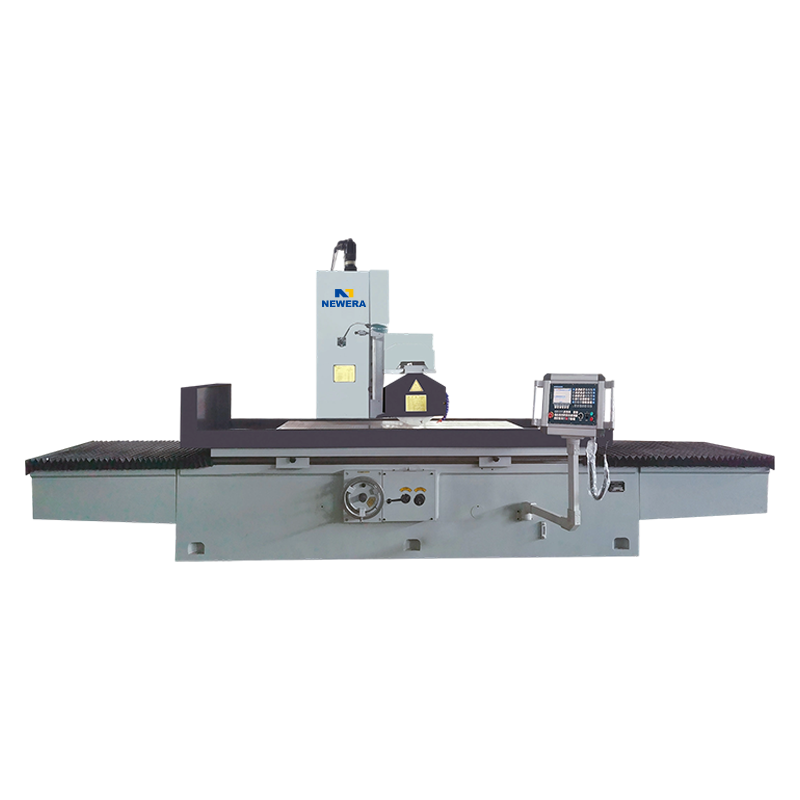

A programvezérelt felületcsiszoló (CNC felületi csiszoló) egy nagy pontosságú csiszoló, amelyet automatikusan numerikus vezérlőrendszer (CNC) vezérel. Széles körben használják a gépgyártásban, a penészfeldolgozásban és a precíziós mechanikai alkatrészek megmunkálásában. A hagyományos kézi felületcsiszolókhoz képest a programvezérelt felületcsiszolók magasabb szintű automatizálással, stabilabb megmunkálási pontossággal és erősebb alkalmazkodóképességgel rendelkeznek, így különösen alkalmasak tömeggyártásra és összetett alakú munkadarabok megmunkálására.
Professzionális OEM programvezérelt felületi csiszológyártóként és ODM programvezérelt felületcsiszoló gyárként a New Era folyamatosan haladó tudományos és technológiai eredményeket ért el hazai és nemzetközi szinten egyaránt, és mára professzionális gyártóvá fejlődött, teljes gyártási és telepítési központtal. Mindig a legjobb megoldásokat kínáljuk ügyfeleinknek, és maximális értéket teremtünk kiváló minőségű termékekkel és tökéletes szolgáltatásokkal.
1. Működési elve a Programvezérelt felületi csiszológép
A programvezérelt felületcsiszoló működési elve hasonló a hagyományos felületcsiszolóhoz; a köszörülés továbbra is a köszörűn lévő csiszolókorong és a munkadarab érintkezésén keresztül történik. A programvezérelt felületcsiszolók legnagyobb különbsége azonban a különféle műveletek precíz vezérlésében rejlik egy numerikus vezérlő (NC) rendszeren keresztül, ezáltal automatizált és precíziós megmunkálást ér el.
(1) NC rendszervezérlés
A programvezérelt felületcsiszoló magja az NC rendszer, jellemzően egy nagy pontosságú NC rendszer. A kezelő megtervezi a munkadarab megmunkálási rajzait CAD/CAM szoftverrel és előállítja a megfelelő NC programot. Ezek a programutasítások tartalmazzák a munkadarab méreteit, alakját, köszörülési sorrendjét, előtolási sebességét stb., és az NC rendszer ezen programutasítások szerint vezérli a köszörűgép mozgását.
(2) Automatizált takarmányozási és őrlési folyamat
Az NC rendszer pontosan vezérli az X, Y és Z tengelyek mozgását, lehetővé téve a köszörűgép számára, hogy precíz köszörülést végezzen egy meghatározott útvonalon. A csiszolókorong nagy sebességgel forog az orsó által meghajtott, érintkezik a munkadarab felületével és eltávolítja az anyagot. A precíz előtolási módszerrel biztosítható a munkadarab felületének síksága, simasága és pontossága.
(3) Hűtés és forgácseltávolítás vágófolyadékkal
A hagyományos felületi csiszolókhoz hasonlóan a programvezérelt felületcsiszolókhoz is vágófolyadékra van szükség a hűtéshez és a kenéshez, hogy csökkentsék a forgácsolási hőt és a forgácsfelhalmozódást, megakadályozva ezzel, hogy a megmunkálás során fellépő hőmérséklet-emelkedés befolyásolja a munkadarab és a csiszolókorong pontosságát. A vágófolyadék rendszer egyenletesen permetezi a hűtőfolyadékot a csiszolókorong és a munkadarab érintkezési felületére a fúvókákon keresztül, biztosítva a sima megmunkálást.
(4) Automatikus öltözködés és hibakompenzáció
A programvezérelt felületi csiszolók jellemzően olyan automata csiszolóeszközökkel vannak felszerelve, amelyek automatikusan megmunkálják és kalibrálják a csiszolókorongot, biztosítva, hogy az optimális vágási állapotban maradjon. Ezzel egyidejűleg a CNC rendszer valós időben képes kompenzálni a csiszolás során fellépő kisebb hibákat, biztosítva a munkadarab méretek pontosságát.
2. A programvezérelt felületcsiszoló gépek előnyei és jellemzői
(1) Nagy pontosságú megmunkálás
A programvezérelt felületcsiszolók CNC rendszeren keresztül pontosan tudják irányítani a csiszolási folyamatot, így mikron szintű megmunkálási pontosságot érnek el. A méretekben, a formában és a felületi minőségben garantált a nagy konzisztencia, így különösen alkalmasak precíziós alkatrészek tömeggyártására.
(2) Nagy hatékonyság és automatizálás
A hagyományos felületcsiszolók kiterjedt kézi kezelést igényelnek, míg a programvezérelt felületcsiszolók a CNC rendszer teljesen automatizált vezérlése révén jelentősen javítják a feldolgozási hatékonyságot, különösen a tömeggyártásban. Az automatizált vezérlőrendszer automatikusan be tudja állítani az olyan paramétereket, mint az előtolás, a köszörülési mélység és a megmunkálási út a különböző munkadarab-követelményeknek megfelelően, javítva a termelés hatékonyságát és a feldolgozás minőségét.
(3) Komplex munkadarab-megmunkálási képesség
A hagyományos felületcsiszolókat többnyire egyszerű felületcsiszolásra használják, míg a programvezérelt felületcsiszolók bonyolultabb munkadarabformákat is képesek kezelni. A CNC programozás révén a programvezérelt felületcsiszolók különféle összetett csiszolási műveleteket végezhetnek munkadarabokon, beleértve a ferde, hornyok és lépcsős felületeket, kielégítve a különböző feldolgozási igényeket.
3. Programvezérelt felületcsiszoló gépek karbantartási pontjai
A programvezérelt felületcsiszolók nagy pontossága és stabilitása a megfelelő karbantartáson múlik. A rendszeres karbantartás elengedhetetlen a hosszú távú stabil működés és a magas megmunkálási pontosság megőrzéséhez. Íme néhány fontos karbantartási pont:
Rendszeres tisztítás és kenés:
A tisztaság alapvető fontosságú a programvezérelt felületcsiszoló normál működéséhez. Rendszeresen tisztítsa meg a munkaasztalt, a vezetősíneket, az orsót, a csiszolókorongokat és más alkatrészeket, hogy megakadályozza a csiszolási törmelékek és szennyeződések felhalmozódását, amelyek befolyásolhatják a megmunkálási pontosságot. Ezzel egyidejűleg rendszeresen kenje meg a vezetőutakat, a vezetőcsavarokat, az orsót és más mozgó alkatrészeket, hogy megelőzze a súrlódást és a kopást.
Ellenőrizze a csiszolókorongokat és az orsót:
A csiszolókorong kopása közvetlenül befolyásolja a megmunkálási pontosságot és a felület minőségét; ezért rendszeresen ellenőrizni kell a köszörűkorong kopási állapotát. Ha egyenetlen kopás vagy repedések jelennek meg a köszörűkorongon, azonnal ki kell cserélni vagy meg kell javítani. Az orsó szintén a daráló központi eleme; rendszeresen ellenőrizze a működését, hogy megbizonyosodjon arról, hogy rendellenes zaj nélkül működik.
Szerszámgép kalibrálása:
Fokozott használat esetén a programvezérelt felületcsiszolók megmunkálási pontossága eltérhet. A precíziós mérőeszközök (például lézeres interferométerek és szintek) használatával történő rendszeres pontossági kalibráció szükséges ahhoz, hogy a szerszámgép megőrizze az optimális megmunkálási pontosságot.
Vágófolyadék rendszer karbantartása:
A vágófolyadék-rendszer kulcsfontosságú a daráló hűtéséhez és kenéséhez. Rendszeresen ellenőrizze a vágófolyadék szintjét, minőségét és koncentrációját, és szükség szerint cserélje ki a vágófolyadékot. Ezzel egyidejűleg a vágófolyadék szűrőrendszerét rendszeresen meg kell tisztítani, hogy a szennyeződések ne szennyezzék be a vágófolyadékot és befolyásolják a hűtési teljesítményt.
