A CNC EDM süllyesztőgép a legjobb választás a nagy pontosságú formagyártáshoz?

2026.02.06

Ipari hírek

A CNC EDM süllyesztőgép az egyik legpontosabb és legstabilabb megoldás összetett üregek, mély bordák és edzett anyagok megmunkálására, akár ±0,005 mm-es pontosságot és akár Ra 0,2 μm felületi minőséget biztosít. A formagyártók, repülőgép-beszállítók és precíziós alkatrészgyártók számára páratlan geometriai rugalmasságot és egyenletes minőséget kínál. Az alábbiakban megvizsgáljuk, miért alkalmazzák széles körben ezt a technológiát, és hogyan válasszuk ki a megfelelő gépet a termelési igényekhez.

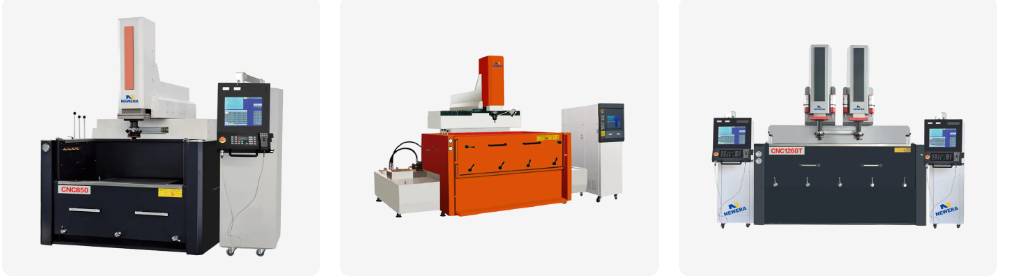

Mi az a CNC EDM süllyesztőgép és Hogyan működik?

A CNC EDM süllyesztőgép szabályozott elektromos kisülések segítségével távolítja el az anyagot egy formázott elektróda és a dielektromos folyadékba merült munkadarab között. Fizikai vágás helyett termikus erózióra támaszkodik, ami ideálissá teszi edzett acél, keményfém és egzotikus ötvözetek megmunkálásához.

Alapvető működési elv

A nagyfrekvenciás elektromos impulzusok szikrákat keltenek
A helyi hőmérséklet eléri 8000-12000°C
Az anyag mikrorétegekben megolvad és elpárolog
A dielektromos folyadék átöblíti a törmeléket és stabilizálja a rést

Miért válassza a CNC EDM süllyesztést a hagyományos megmunkálás helyett?

A maráshoz vagy köszörüléshez képest a CNC EDM süllyesztőgépek kiváló teljesítményt nyújtanak összetett formák és ultrakemény anyagok kezelésekor.

A CNC EDM süllyesztés és a hagyományos megmunkálás összehasonlítása
Funkció	CNC szikraforgácsoló szerszám süllyedő	Hagyományos marás
Anyagkeménységi határérték	Akár 65 HRC-ig	Általában 50 HRC alatt van
Alakzat összetettsége	Kiválóan alkalmas mély üregek kezelésére	A szerszámhoz való hozzáférés korlátozott
Szerszámkopás	Nincs mechanikus vágási kopás	Magas a kemény anyagok fogyasztása

Mely iparágak profitálnak leginkább a CNC EDM süllyesztőgépekből?

Ez a technológia elengedhetetlen azokban az iparágakban, amelyek rendkívüli pontosságot és összetett formageometriát követelnek meg.

Fröccsöntő forma gyártás
Autóipari szerszámok és bélyegzőszerszámok
Repülőgép-turbina alkatrészek öntőformái
Orvosi eszköz öntőforma betétek

Például a fröccsöntésnél az EDM vékonyabb bordaszerkezeteket tud előállítani, mint 0,3 mm következetes méretstabilitással.

Milyen kulcsfontosságú specifikációkra kell összpontosítania?

A megfelelő CNC EDM süllyesztőgép kiválasztása a gyártási mennyiségtől, a forma méretétől és a szükséges pontosságtól függ.

Fontos paraméterek

Helymeghatározási pontosság: ±0,005 mm vagy jobb
Max elektróda terhelés: jellemzően 50-300 kg
A szervovezérlés válaszsebessége
Automatikus szerszámcserélő kompatibilitás

Hogyan javíthatja a CNC szikraforgácsoló szerszám süllyedése a termelés hatékonyságát?

A modern CNC EDM süllyesztőgépek intelligens vezérlőrendszereket és adaptív kisülésfigyelést integrálnak. Ezek a tulajdonságok csökkenthetik a megmunkálási időt 20-35% a régebbi kézi szikraforgácsoló rendszerekhez képest.

Az automatizált elektródacsere és a valós idejű hézagszabályozás minimálisra csökkenti a kezelő beavatkozását, javítja az ismételhetőséget és csökkenti a selejt arányát.

GYIK a CNC EDM süllyesztőgépekről

Vághatják-e a CNC EDM süllyesztőgépek az edzett acélt?

Igen. A fenti anyagokat megmunkálhatják 60 HRC szerszámtörés vagy teljesítménycsökkenés nélkül.

Szükséges-e felületkezelés az EDM megmunkálás után?

A legtöbb öntőforma-alkalmazásban a finom szikraforgácsolási beállítások az alábbi felületi érdesség elérését teszik lehetővé Ra 0,4 μm , csökkenti vagy megszünteti a polírozási igényeket.

Mennyi a tipikus karbantartási költség?

Az éves karbantartás általában elszámol a gépbeszerzési költség 2-4%-a , amely elsősorban a dielektromos szűrést és az elektróda fogyóeszközöket takarja.

Alkalmas-e a CNC EDM süllyesztés kis műhelyekhez?

Igen. Kompakt modellek lábnyomokkal 2 m² széles körben használják a kis és közepes penészüzletek.
